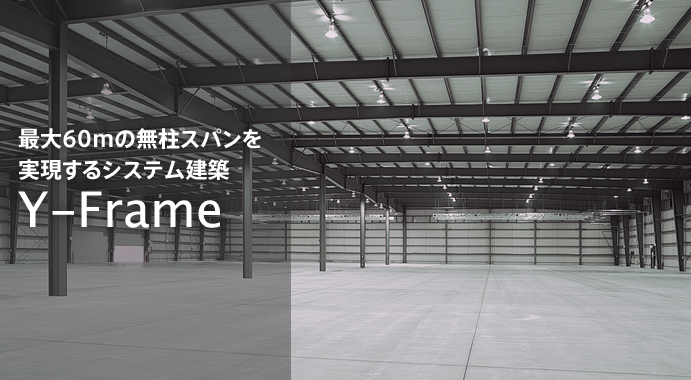

最大60mの無柱スパンを実現するシステム建築 Y-Frame

販売

坪15万円~

カタログ請求

巨大空間を低コストでスピーディに

工場や倉庫をはじめ、大空間を必要とする店舗、スポーツ施設などの巨大空間の建築に、オーダーメイド感覚のシステム建築が、短納期かつ低コストで実現します。

・工場や倉庫などの大空間を建築したい ・天井高5m以上の開放的な店舗をつくりたい ・体育館やスポーツ施設を手ごろな価格で建てたい→ユニットハウスの規格外建築も、三協フロンテアにお任せください

特長

柱のない巨大空間最大60mの無柱スパンを実現

高層ビルや道路の橋桁に使用される鋼材と同等の高張力材を使用し、最適断面と合理的な高強度構造をコンピュータで算出。無柱スパン最大60m、中間柱を配した建物幅では、最大150mという大空間の建設を実現します。


構造評定で裏付けられる信頼性

骨組みには、在来工法より約25%も強い鋼材を使用。合理的な構造のフレーミングシステムにより、建設大臣認定取得の信頼性のあるシステム建築です。


短納期で低コストを実現

合理的な設計・生産システムが、低コストを可能にします。また、現場でのボルト接合をすべて標準化させ、現場溶接は不要。部材点数も最小限に抑えることで、スピード施工を実現します。


オーダーメイド感覚の自由設計

工場や倉庫、レジャー施設、店舗など、用途に応じた低層建築に対応します。規格寸法から1mmピッチに設定でき、オーダーメイド感覚のシステム建築です。


優れた断熱性能

屋根には、表皮材付のグラスウール断熱マットを隙間なく敷きつめ、壁には難燃性硬化プラスチックフォームを充填した断熱外壁材をラインナップ。いずれも、断熱効果だけでなく、結露防止にも効果を発揮します。


Webからの資料請求・お問い合わせ Webからの資料請求・お問い合わせ
お気軽にお問い合わせください 0120-865-390 受付時間:平日9:00~17:00

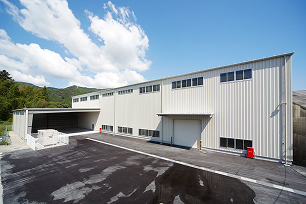

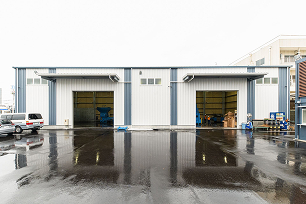

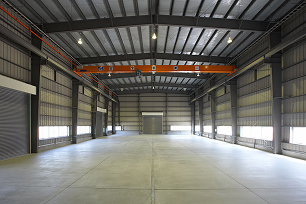

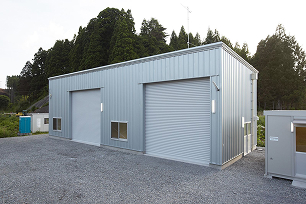

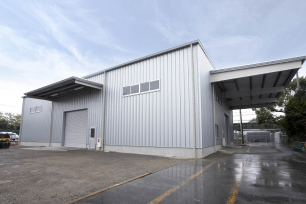

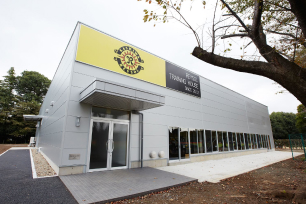

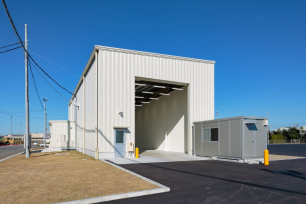

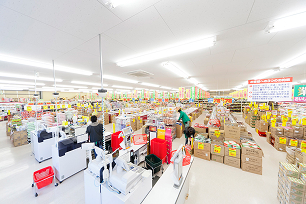

施工事例


標準参考仕様

構造 鉄骨造
 スパン方向・・・・・ラーメン構造
 桁行き方向・・・・・ブレース構造  ※スペースMAXは両方向ブレース構造
 柱脚・・・・・・・・・・・ピン構造
屋根 オリジナルルーフィングシステム
外壁 オリジナルウォールシステム(金属サイディング又は金属サンドイッチパネル)
土間コンクリート + 仕上げ
建築規模 平屋及び2階建て
面積・・・・9坪程度~6,000坪超程度まで可能
スパン方向(中間柱なし)・・・・最小6m~最大60m
(中間柱あり)・・・・最大150m
桁行き方向・・・・・最大150m
柱間距離・・・・・・・最大11m(標準8m以下)
最高建物高さ・・・・・20m
多雪対応 垂直積雪深 :長期荷重 最大250cmまで
Webからの資料請求・お問い合わせ Webからの資料請求・お問い合わせ
お気軽にお問い合わせください 0120-865-390 受付時間:平日9:00~17:00

ご利用をご検討の方へ

掲載価格について

  • ※掲載価格は、参考坪単価です。プラン及び、建築条件により価格はことなります。詳細見積もりを作成いたしますので、お気軽にお問い合わせください。
  • ※積雪地域など、建築条件により価格が異なる場合がございます。詳しくはお問い合わせください。

施工について

  • ※建物を建てる際には、建築確認申請が必要になります。また建築場所、規模などにより建築基準法上の制限を受ける場合がございます。
  • ※設置場所への進入路、敷地の条件などにより設置できない場合がございます。
  • ※多雪地域に施工する場合は仕様が異なります。詳しくはお問い合わせください。

その他

  • ※仕様は予告なく変更する場合がございます。
