遂に登場
次世代モバイルスペース
MS1

360°みる
終了する

仮設のスピードと本設の
美しさを1つに。
さまざまな規模・用途を
ワンフレームの空間で。

STRUCTURE

全て見直して再設計された
強靭な構造

厳しい耐震基準をクリア
建築確認申請完全対応

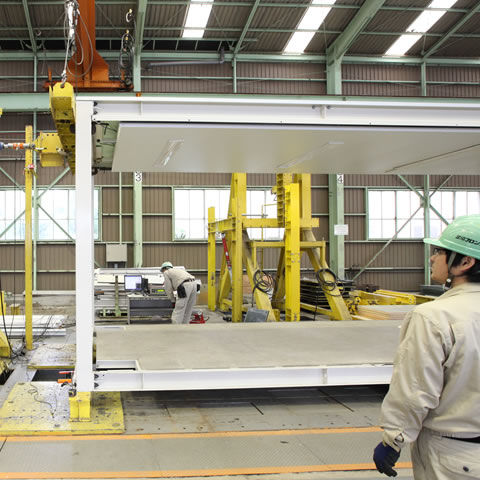

柱は150×100mmの鋼材を採用し、日本一厳しい静岡県の耐震基準を標準仕様でクリアしています。
無柱空間はこれまでと同様最大9mまで対応。建築確認申請を取得する本建築への対応も可能です。

  • 厳しい耐震基準をクリア

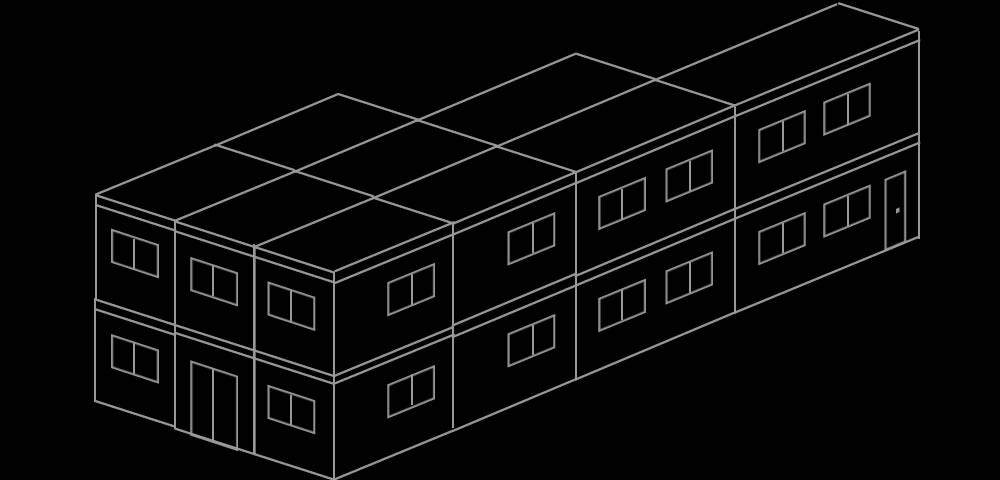

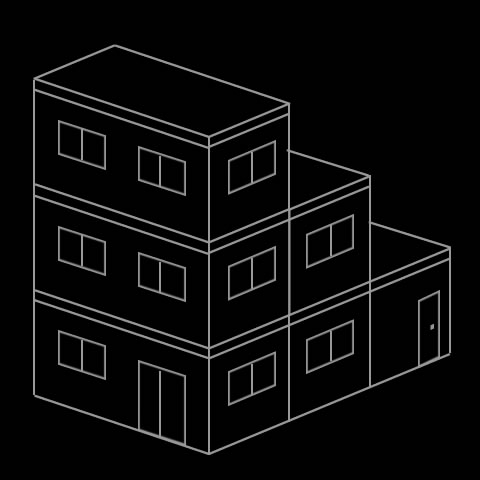

縦にも横にも連結できる
再設計されたモジュール

MS1の全てのサイズバリエーションでモジュール設計を統一。
縦・横それぞれにユニットの連結が可能なので、敷地やニーズに合わせて多様な空間サイズに対応します。

人命を第一に
火災にも耐える内装材

MS1は万一の火災に備え安全性・耐久性への配慮も強化しました。

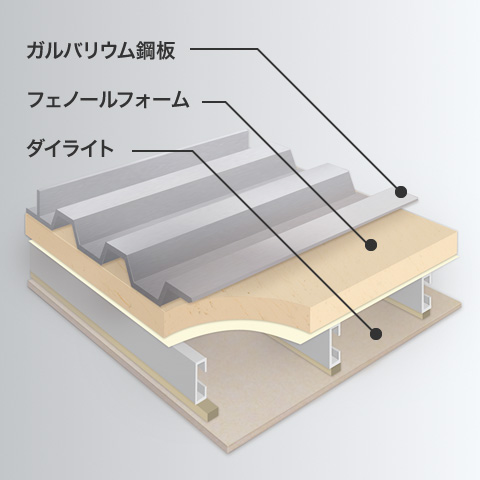

壁、屋根の断熱材には燃えないフェノールフォームを採用。厚さも従来の1.6倍(※CT-Jと比較)となり、断熱性能も大幅UPしています。
また、天井は火山性ガラス質複層板(ダイライト)+化粧シート貼り、床は燃えにくく腐食にも強い硬質木片セメント板を採用し、歩行感も向上しました。

  • ガルバリウム鋼板 フェノールフォーム ダイライト

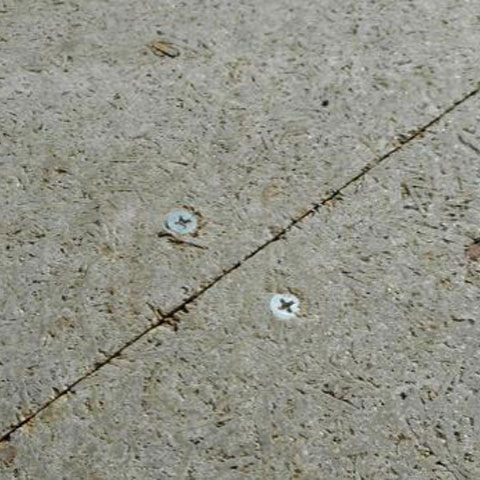

  • 燃えにくく腐食にも強い硬質木片セメント板

DESIGN

シンプルを
突きつめたデザイン

仮設にも本設にも使える
シンプル形状。

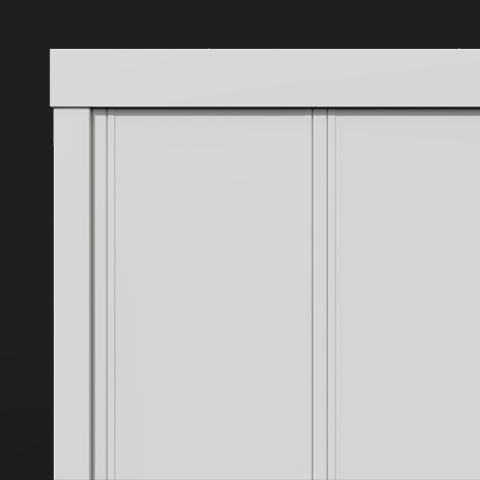

「箱を連結する」モバイルスペース本来のデザインコンセプトに立ち返り、究極にシンプルなボックス型のシルエットを再現。柱と梁の接合部や軒樋の凸凹をなくし、パネル間の目地などを極限まで削ぎ落とす、ディテールにこだわった設計です。

  • シンプルな箱型のシルエット

デザインをカスタマイズ。
それも、レンタルで。特許出願中

内外装のパネルがさらにフラットになり、中柱のボルトが露出しない構造に。
ガラスFIX、ルーバー、波板など、デザインの自由度が広がる豊富なオプションが多数あり、レンタルでも、自在に内外装のカスタマイズが可能です。

  • モバイルスペースならではの機能性と意匠性

施工時のスピードと安全性を
両立したデザイン。実用新案申請中

屋根を吊りあげると自動的に柱が起きる、2アクション「バタフライ工法」を採用。少人数かつスピーディーな施工を実現します。また、連棟作業やパネル、カプセルの設置・メンテナンスまで室内から作業が行え、高所作業がなく安全な設計です。

  • スピード施工

FUNCTION

究極の機能性と自由度

モバイルスペースならではの機能的なカプセルや設備。
性能もデザインも一新。特許出願中

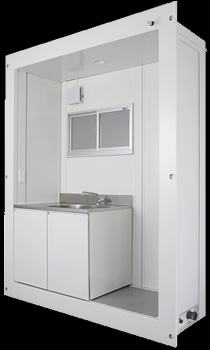

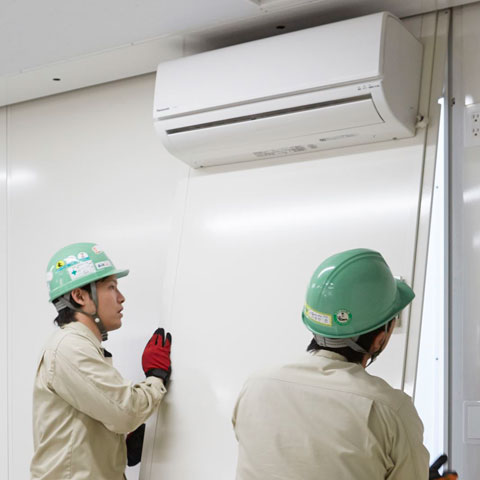

エアコンやキッチン、トイレなどの設備はパネルやカプセルとして提供。ブレース構造を廃止しデザインも一新。
設置から配管作業まですべて室内側から作業でき、施工時もメンテナンス時も高所作業がなく安全です。

  • キッチンカプセルキッチンカプセル

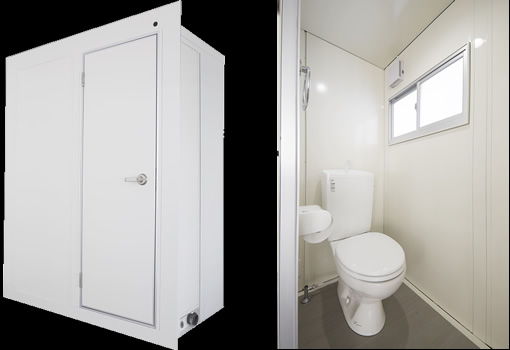

  • トイレカプセルトイレカプセル

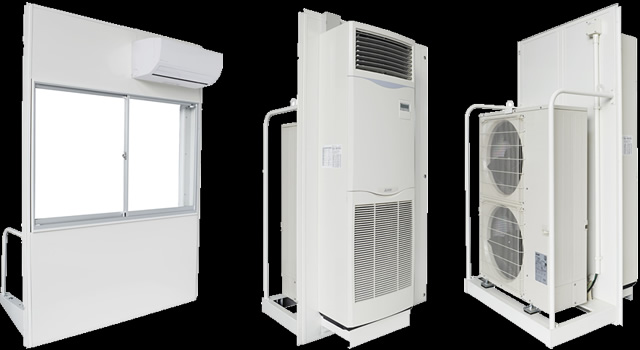

  • エアコンパネルエアコンパネル
  • エアコンカプセル

歩廊の配置も自由な
新設計の外階段システム特許出願中

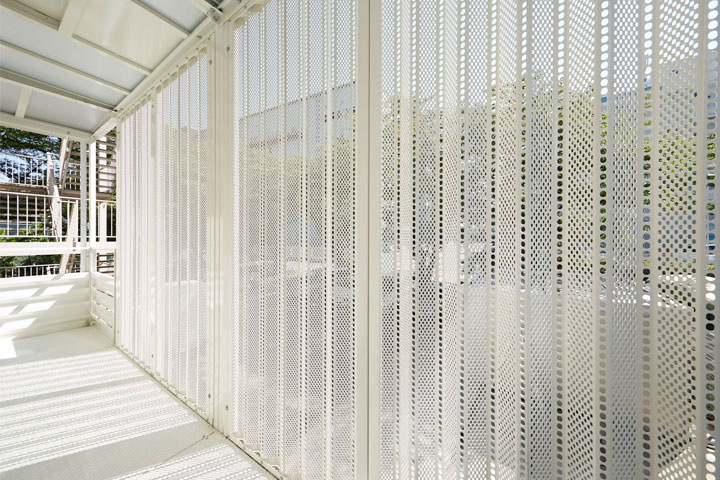

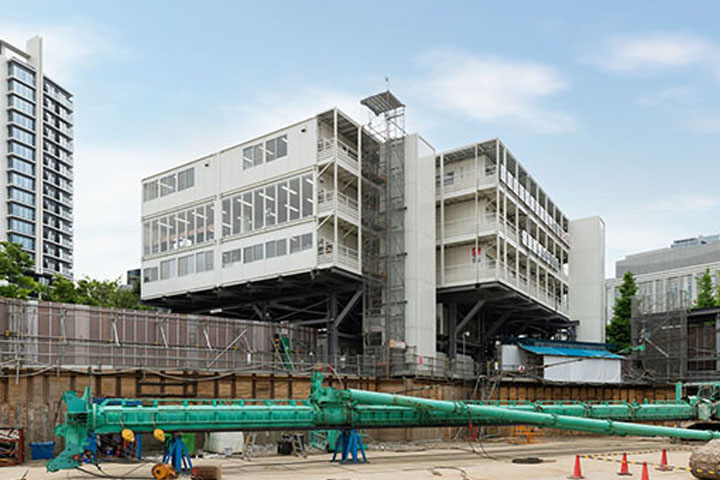

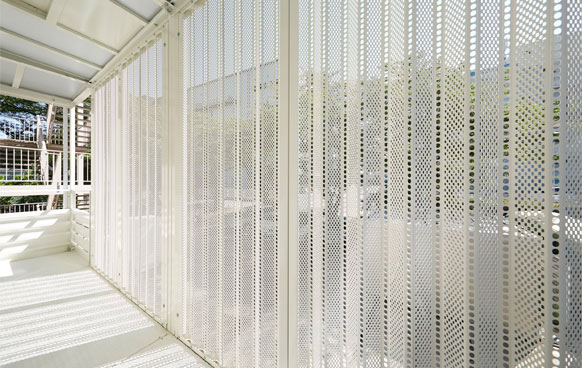

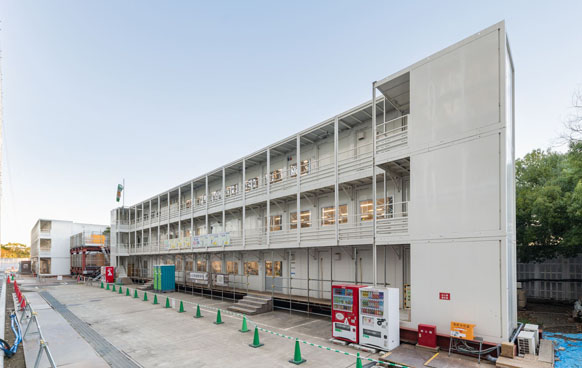

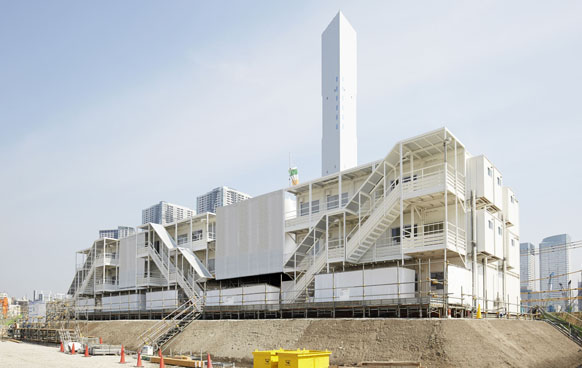

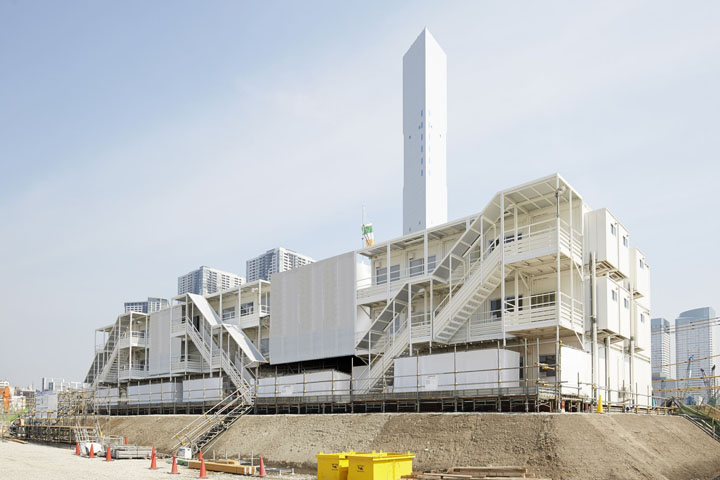

建設現場や仮設校舎などで、2階3階建てのユニットに利用される「階段・歩廊」もフルリニューアル。ゆったりとした1.2m以上の歩廊幅は利用者にストレスを感じさせず、建物の角を回りこむ回廊型の配置も実現。空間設計の自由度が大幅にUPしました。歩廊の壁面には視線を遮断して外観の意匠性を高めるオプションパネル(※)の取り付けも可能です。

(※)受注生産品のため、納期が掛かる場合がございます。

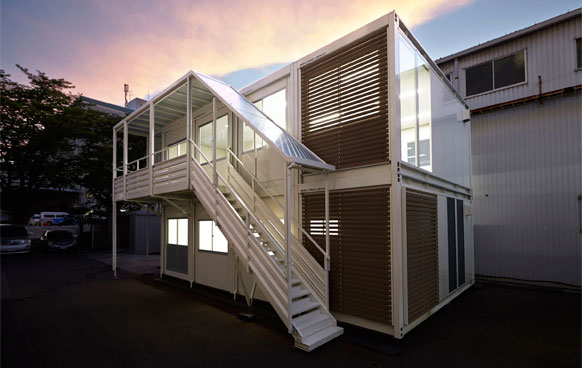

  • 外階段システム
  • 外階段システム

室内をすっきりさせる隠蔽式。
機械製品の発想のから生まれた
電気設備。

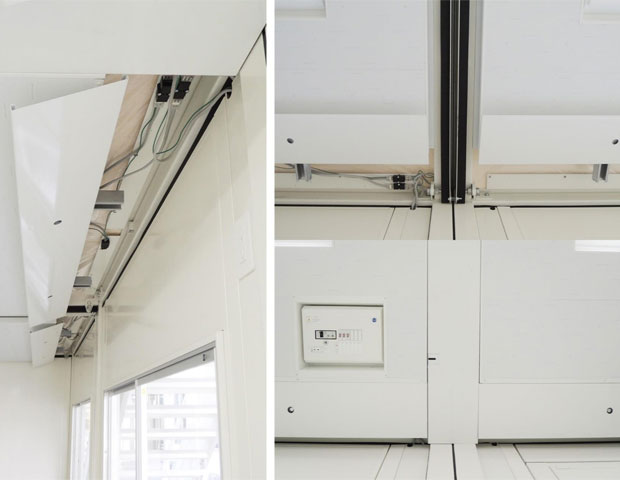

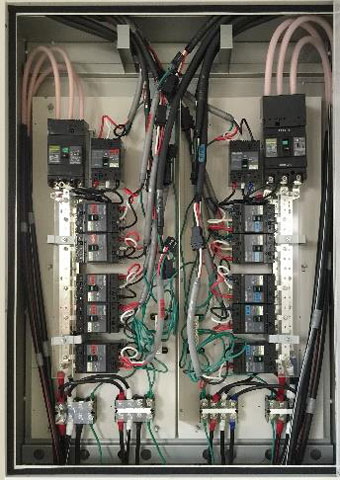

MS1の各ユニットの電気設備は、新しいスライド式EPS天井を採用し、天井裏に隠されて配線されています。 単相3線式、電灯200Vにも標準対応になりました。

  • 電気設備
  • 電気設備

高低差にも対応する、取り外せる
環境にやさしい鋼製基礎。実用新案申請中

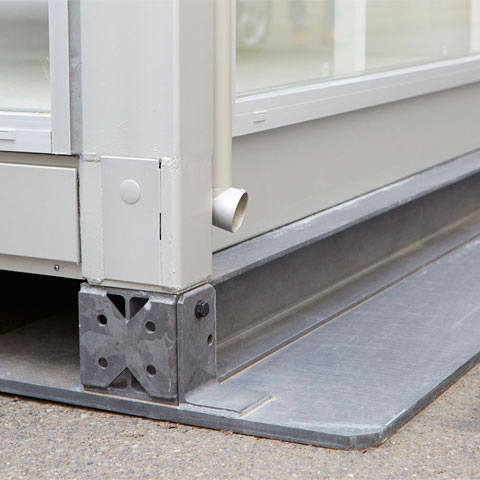

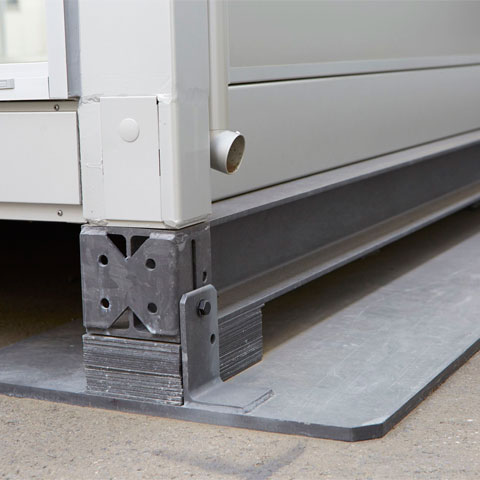

鋼板とH型鋼材をボルト接合した、レベル調整が容易な鋼製基礎(※)です。メッキ+リン酸塩処理により、耐久性と意匠性が向上しました。
もちろん建築確認申請にも対応しています。

(※)受注生産品のため、納期が掛かる場合がございます。

  • 鋼製基礎
  • 鋼製基礎

お気軽にお問い合わせください

仕様表 57MS1 75MS1
外々寸法(L×W×H) 5821×2322×2800 7639×2322×2800
延床面積 12.60㎡(3.81坪) 16.64㎡(5.04坪)
天井高 2361
構造 鉄骨造(軽量鉄骨造)
屋根 ガルバリウム鋼板葺き 厚さ=0.5mm
天井 仕上げ:火山性ガラス質複層板(ダイライト) 厚さ=6mm(化粧シート貼り)
断熱材:フェノールフォーム 厚さ=20mm
複合パネル/ 外壁・内壁:カラー鋼板 、 断熱材:フェノールフォーム 厚さ=40mm
硬質木片セメント板 厚さ=18mm フロアペイント仕上げ
照明器具 逆富士型 LEDベースライト
3台 4台
電気設備 換気扇20cm 単相3線式 漏電ブレーカー(30A) 分岐ブレーカー(20A×3)
床面耐荷重 295kg/㎡ ※床上に重量物を設置する場合等の特殊なご使用の場合は事前にご相談ください。
許容積雪量 100cm 70cm
総重量 ※間取りにより異なります 約1,700kg 約2,210kg
図面 pdf 57MS1(PDF形式 101KB) pdf 75MS1(PDF形式 101KB)

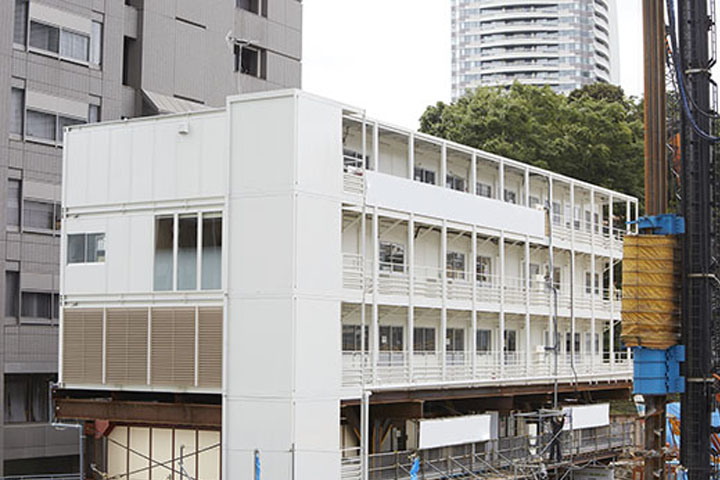

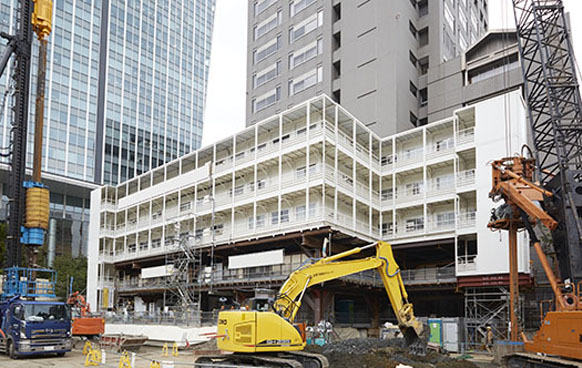

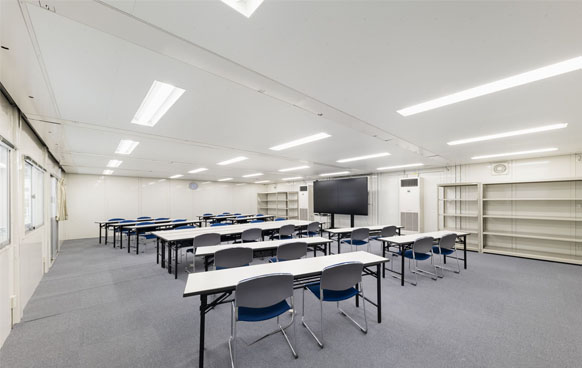

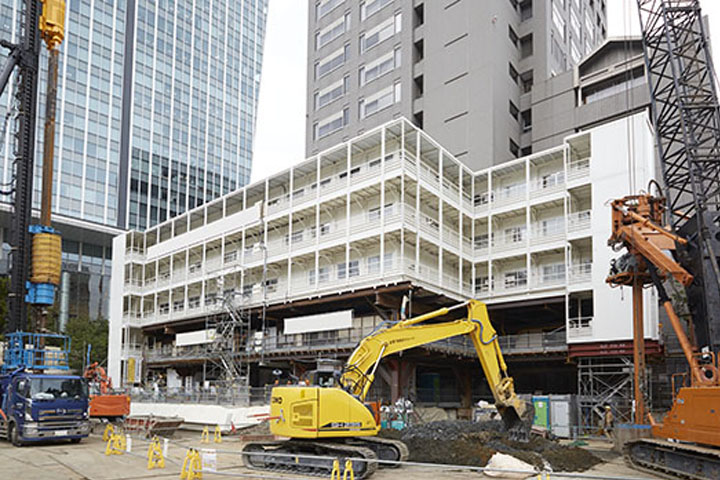

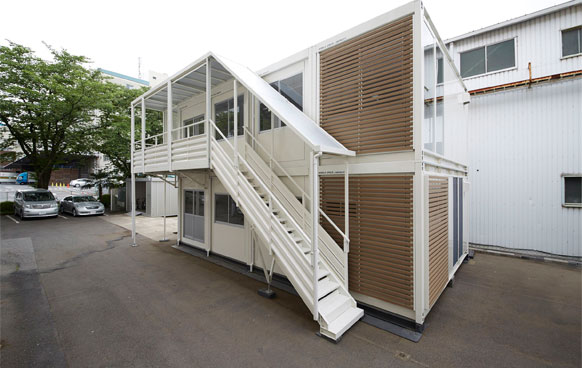

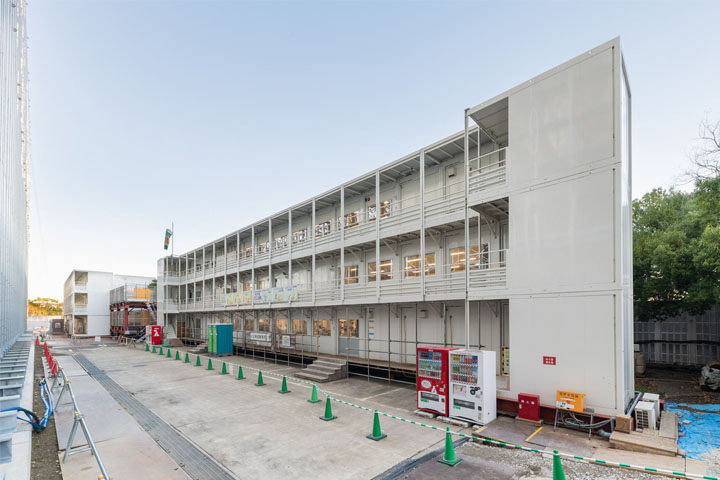

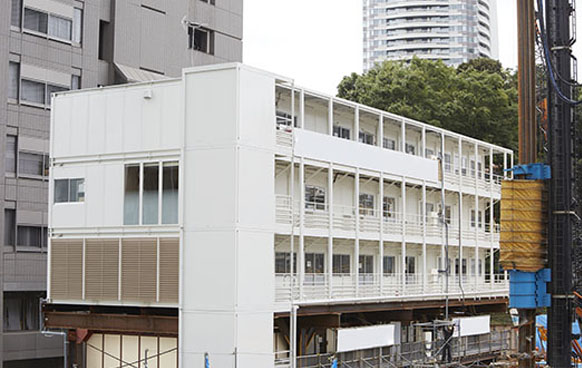

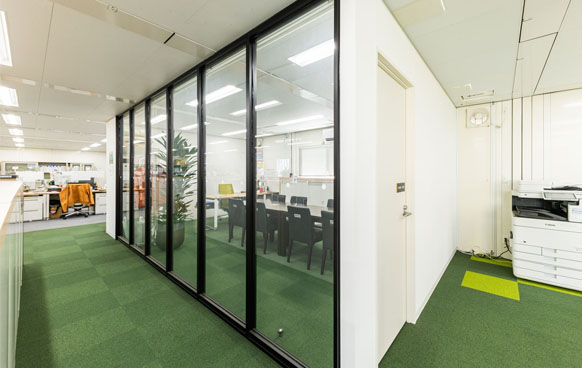

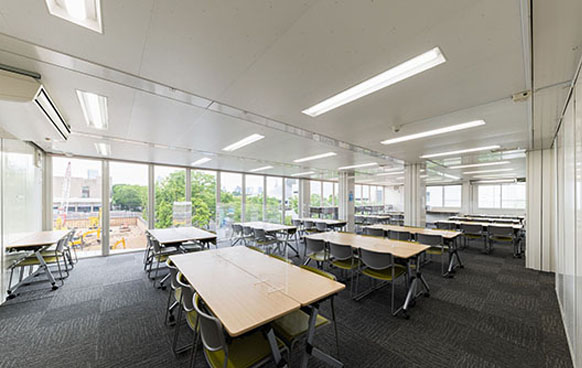

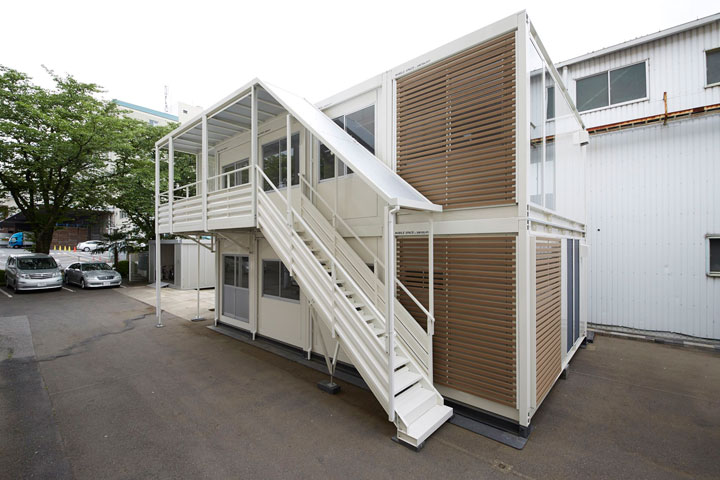

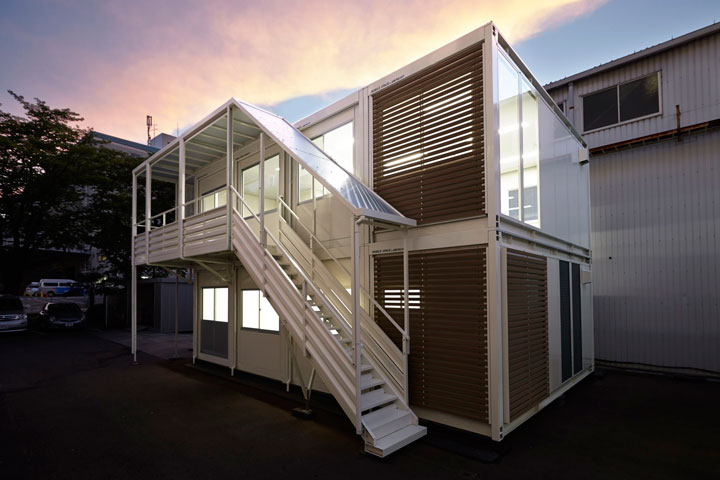

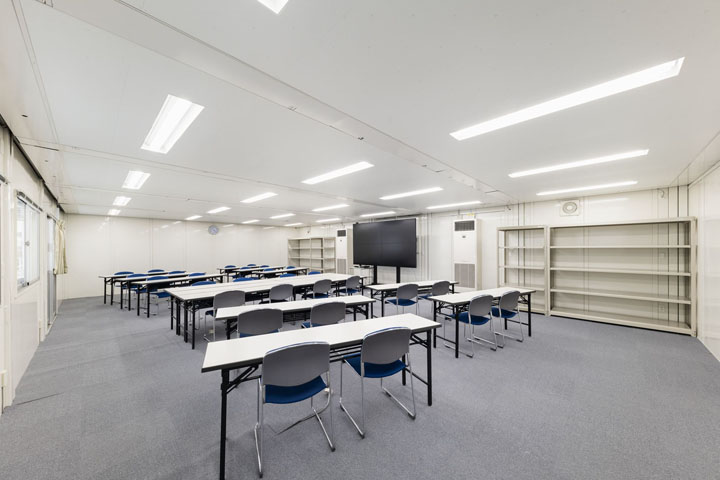

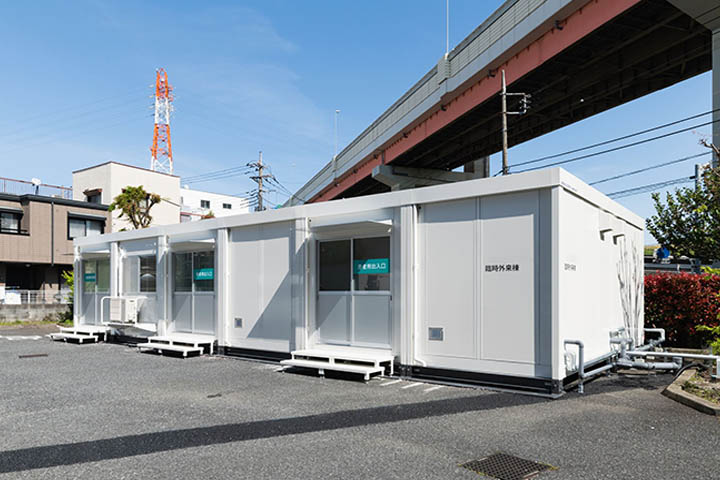

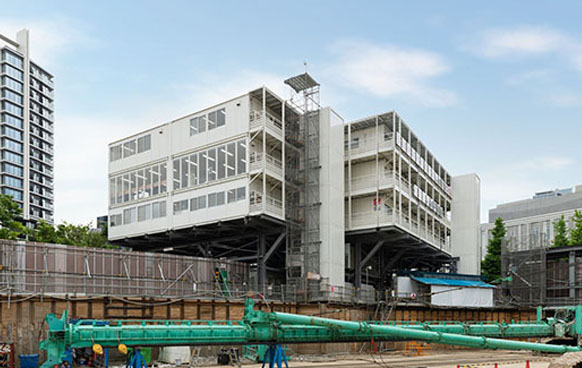

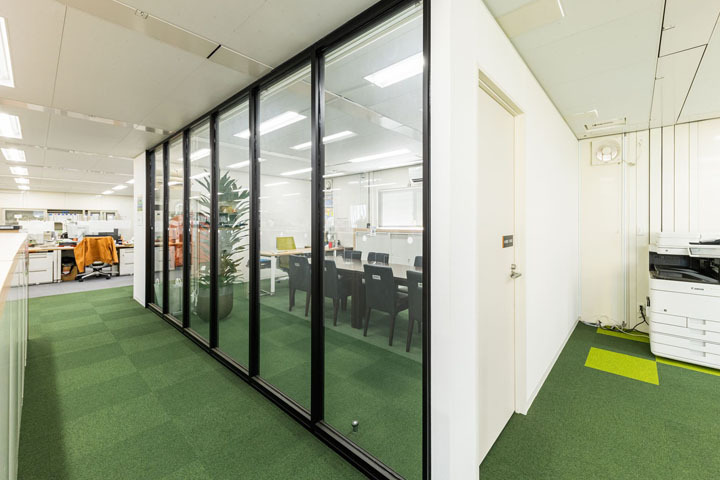

フォトギャラリー

※写真は参考写真です。詳しくはお問い合わせ下さい。
