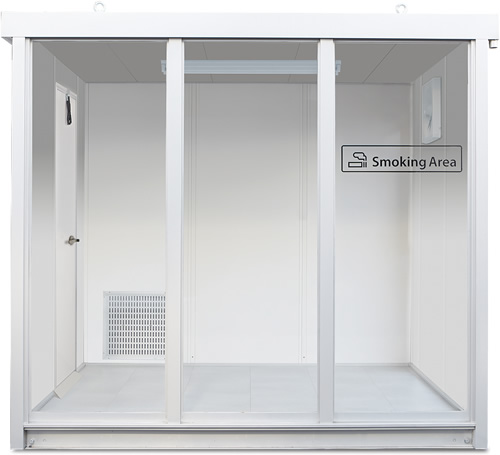

カンタン設置で即日使えるスタイリッシュな
喫煙スペース

LCX 単体専用シリーズ喫煙所タイプ

耐タバコ仕様の喫煙所向けパッケージです。
助成金補助の条件を満たした大風量の換気扇と
ガラリを装備。

大風量
換気扇
耐タバコ
仕様床
蛍光灯
コンセント標準装備
喫煙所タイプ

さまざまなシーンにマッチする
ムダのないLCXシリーズ

  • カンタン設置で即日使える

    カンタン設置で即日使える

    トラックで運んで、クレーンで設置するだけの簡単施工。内装、電気設備装備済みなので、電気を引き込めば設置後すぐ使用が可能です。

  • 断熱材入りで快適な室内

    断熱材入りで快適な室内

    室内はホワイト色を基調とし、明るく清潔感ある空間。天井と壁には断熱材入りで快適です。 照明、コンセントが標準装備されており、様々な用途で便利に使用できます。

  • 丈夫で安心の軽量鉄骨構造

    丈夫で安心の軽量鉄骨構造

    小規模スペース専用として軽量スリム化。自由に使えるシンプルなデザインです。鉄骨フレームには、粘り強いSS400鋼を使用。鉄骨柱は75mmの角形鋼管を採用し十分な強度を確保しました。

  • お手入れカンタン

    お手入れカンタン

    外壁には、新品時の美しさが持続する耐候性の高い塗料を使用。 また、内壁にも鋼板パネルを採用しているため、サッと拭き取るだけで汚れやタバコのヤニなどを簡単に掃除できます。

利用シーンにあわせて選べる
バリエーション

サイズバリエーション用途に合わせ、4つのサイズからお選びいただけます。

  • LCX28
    LCX28
  • LCX37
    LCX37
  • LCX46
    LCX46
  • LCX54
    LCX54

カラーバリエーション追加費用0円カラーバリエーションが選べます

  • シルバー
    シルバー

    LCX 標準カラー。
    先進的でシャープな印象で
    あらゆる景観にマッチします。

  • モスグリーン
    モスグリーン

    ブラックに近い深い緑色。
    自然と風景になじみながらも、
    確固たる個性が光ります。

  • ブルー
    ブルー

    凛とした佇まいの濃紺色。
    街並や都市を背景に
    クールな存在感が引き立ちます。

  • ブラック
    ブラック

    落ち着いた雰囲気と重厚感を
    演出する黒。ショップやオフィスにも
    選ばれるシックなカラーです。

喫煙所タイプ 標準装備例

【LCX28サイズ】

  • 電気設備

  • 室内

    室内

    片面ガラス張りで
    開放感がある室内。

  • ドアパネル

    ドアパネル

    シンプルな
    レバーハンドルドア。

  • 500角ガラリパネル

    500角ガラリパネル

    Φ300換気扇対応の換気口です。
    セットでご利用ください。

  • ガラスパネル

    ガラスパネル

    明るさの確保や
    ショーウィンドウに。

  • φ300換気扇パネル

    Φ300換気扇パネル

    喫煙所に適した
    直径300mmの換気扇。

  • 耐タバコ用塩ビタイル床

    耐タバコ用
    塩ビタイル床

    焦げない「耐タバコ用塩ビタイル床」で安心。

  • ※Smoking Areaのサインは別途となります。

多彩なオプションで
自由にカスタマイズ

壁面パネルは組み合わせ自由。 使用用途に合わせてお好みのハウスをフルカスタマイズできます。

  • エアコンパネル

    エアコンパネル

    夏冬も快適なスペースに必須です。室外機も壁面にスッキリ設置でき邪魔になりません。

  • アルミ製ひさしS

    アルミ製ひさしS

    ドア上に設置して、日ざし、雨だれを防ぎます。(カラーはシルバーのみ)

受動喫煙防止に屋外喫煙所設置を受動喫煙防止対策は
事業者の努力義務です。
中小企業事業主が一定の基準を満たす屋外喫煙所の設置を行った場合、
費用の一部を支援する「受動喫煙防止対策助成金」が受けられます。

※助成の対象となるには各種条件がございます。条件等は各地域ごとに異なりますので、必ず事前に所轄の都道府県労働局にご相談ください。※施工前に申請が必要となります。

プラン例

スタンダードプラン

  • 平面図
    平面図
  • 立面図
    立面図
  • LCX28喫煙所タイプ
    柱芯寸法
    L2735×W2155×W2288
    面積(柱芯)
    5.89㎡(1.78坪)
    標準装備品
    ガラスパネル、φ300換気扇
    500角ガラリ、耐タバコ仕様床
    電気設備

エアコン付プラン

  • 平面図
    平面図
  • 立面図
    立面図
  • LCX28喫煙所タイプ
    柱芯寸法
    L2735×W2155×W2288
    面積(柱芯)
    5.89㎡(1.78坪)
    標準装備品
    ガラスパネル、φ300換気扇
    500角ガラリ、耐タバコ仕様床
    電気設備、アルミひさしS、エアコン

仕様・図面・価格

タイプ LCX28
喫煙所
タイプ
LCX37
喫煙所
タイプ
LCX46
喫煙所
タイプ
LCX54
喫煙所
タイプ
外々寸法
(L×W×H)
L2945×
W2230×
H2570
L3845×
W2230×
H2570
L4745×
W2230×
H2570
L5645×
W2230×
H2570
延べ床面積 5.89 m²
(1.78 坪)
7.83 m²
(2.37 坪)
9.77 m²
(2.96 坪)
11.71 m²
(3.54 坪)
天井高 2285
構 造 鉄骨造(軽量鉄骨造)
屋 根 金属折板張り 厚さ=0.5
天 井 仕上げ:化粧合板 厚さ=4 断熱材 :スチレンフォーム 厚さ=30
構造用合板 厚さ=12 ビニルタイル(耐タバコ仕様)仕上げ
複合パネル(外・内壁:カラー鋼板 断熱材:スチレンフォーム 厚さ=20)
電 気 照明器具
(40W×2灯)1基
照明器具
(40W×2灯)2基
換気扇 30cm、漏電ブレーカー(30A)、ブレーカー(20A×2)
床面耐荷重 295kg/m² ※床上に重量物を設置する場合等の特殊なご使用の場合は事前にご相談ください。
許容積雪量 80cm 80cm 70cm 50cm
総重量 約750kg 約900kg 約1050kg 約1200kg
図 面 pdfLCX28喫煙所タイプ
(PDF形式82KB)
pdfLCX37喫煙所タイプ
(PDF形式82KB)
pdfLCX46喫煙所タイプ
(PDF形式83KB)
pdfLCX54喫煙所タイプ
(PDF形式83KB)
価格 638,000円~
(税抜き)
715,000円~
(税抜き)
806,000円~
(税抜き)
919,000円~
(税抜き)
  • ※表記以外の単位:mm ※予告なく仕様が変更になる場合がございます。
  • ※建物を建てる際には建築確認申請が必要になります。また建築場所、規模などにより建築基準法の制限を受ける場合がございます。
  • ※設置場所への進入路、敷地の条件などにより設置できない場合がございます。 ※離島や遠隔地など、一部対応できない地域がございます。予めご了承ください。

お気軽にお問い合わせください

ご利用をご検討の方へ

掲載価格について

  • ※掲載価格は、本体税抜き価格です。消費税、運搬費、設置工事費、給排水・電気などの各種工事費、建築確認申請費等は含まれません。
  • ※北海道・沖縄及び離島や遠隔地は価格が異なります。その際は店頭表示価格が優先されます。予めご了承ください。
  • ※価格は予告なく変更する場合がございます。

施工について

  • ※設置場所への進入路、敷地の条件などにより設置できない場合がございます。
  • ※多雪地域に施工する場合は仕様が異なります。詳しくはお問い合わせください。

その他

  • ※建物を建てる際には、建築確認申請が必要になります。また建築場所、規模などにより建築基準法上の制限を受ける場合がございます。
  • ※仕様は予告なく変更する場合がございます。
  • ※一部地域では取り扱っていない場合がございます。詳しくはお問い合わせ下さい。
